Подкрановые балки
Подкрановые балки стальные под мостовые опорные краны грузоподъемностью до 50 тонн
Подкрановые балки изготавливаются для зданий и открытых крановых эстакад:
- с режимом работы 2к - 7к (таблица 1);
- с размером пролетов 18, 24, 30, 36м;
- с шагом колонн 6 и 12м;
- со стальными и ж/б колоннами;
- без проходов и с проходами вдоль крановых путей;
возводимых во всех климатических районах России с расчетной температурой минус 65°С для отапливаемых помещений и с температурой минус 40°С и выше - для неотапливаемых зданий и открытых крановых эстакад.
В зависимости от места их расположения, подкрановые балки изготавливаются двух видов:
- рядовые;
- концевые, примыкающие к торцам зданий и температурным швам.
Подкрановые балки изготавливаются в виде сварных двутавровых балок по ГОСТ 23121-78 «Балки подкрановые стальные для мостовых электрических кранов общего назначения. Технические условия», ГОСТ 23118-78 и СНиП III-18-75, по рабочим чертежам КМД, утвержденным в установленном порядке.

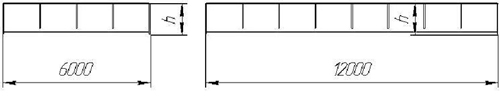

Подкрановые балки изготавливаются в виде сварных двутавров.
Пролет балки, м.
|
Высота балки на опоре, мм.
|
Группа режима работы крана
|
2к, 3к
|
4к, 5к
|
6к, 7к
|
6 (5,5)
|
500 |
без ребер жесткости
|
двухсторонние
|
700, 900
|
односторонние
|
12 (11,5)
|
900, 1100, 1300
|
Таблица 1.
Высота подкрановых балок (мм) в зависимости от грузоподъемности крана
Грузоподъемность крана, тн.
|
Пролет балки, м.
|
6
|
12
|
5; 10; 12,5 |
500
|
900
|
16; 16/3,2; 20/5; 32/5 (2к - 6к) |
700
|
1100
|
32/5 (7к); 50/12,5
|
900
|
1300
|
Таблица 2.
Поясные швы выполняются автоматической сваркой под слоем флюса с плавным переходом к основному металлу, остальные швы - полуавтоматической сваркой в среде углекислого газа. При выполнении стыковых сварных швов обеспечивается полный провар. Расчетное сопротивление наплавленного металла равно расчетному сопротивлению основного металла.
При изготовлении подкрановых балок в обязательном порядке осуществляется контроль службой ОТК отклонения линейных размеров балок и их деталей от номинальных, отклонения формы и расположения поверхностей деталей от проектных, а также шероховатости механически обработанной поверхности.
Балки грунтованы и окрашены, поставляются комплектно. В состав комплекта входит:
- балки или блоки балок;
- монтажные прокладки толщиной 6 мм в количестве, равном количеству балок;
- техническая документация в соответствии с требованиями ГОСТ 23118-78.
Подкрановые балки для среднего ряда колонн поставляются блоками. Блок состоит из двух балок, соединенных по верхнему поясу тормозным устройством, и установленными между двумя балками вертикальными связями для обеспечения неизменяемости на время транспортирования блока. Допускается по согласованию с Заказчиком поставлять раздельно балки, устанавливаемые по средним рядам колонн.
